LED条形灯技术背景
背景技术:
LED条形灯的长度一般是固定的,为了以适应较长的安装物体,需要通过连接器将LED条形灯连接起来,如将两条或两条以上的LED条形灯连接起来以达到延长条形灯的目的。在将LED条形灯连接起来时,首先将连接器的U形连接槽固定在天花板上,再将LED条形灯卡在连接器的U形连接槽内,之后盖上盖板并通过螺钉固定,在将LED条形灯卡在连接器的U形连接槽内后,为防止LED条形灯从U形连接槽内滑落,需要手扶住LED条形灯,增加了LED条形灯连接难度,降低了安装效率,提高了安装的劳动强度。
技术实现要素:
本实用新型的目的是解决现有技术的不足,提供一种连接LED条形灯的连接装置。
一种连接LED条形灯的连接装置,包括U形连接槽,以及固定于LED条形灯端部的弹性卡扣;所述U形连接槽内至少设有一根用于固定外部LED条形灯的螺孔,当LED条形灯端部插入U形连接槽内时,弹性卡扣使得LED条形灯端部与U形连接槽卡紧。
一种优选方案是弹性卡扣包括左弹片,右弹片,以及连接左弹片和右弹片的连接片,连接片固定于LED条形灯的端面,连接片中部贯穿有第一接线孔。
一种优选方案是U形连接槽的内壁设有左限位槽和右限位槽,左弹片沿左限位槽滑动,右弹片沿右限位槽滑动。
一种优选方案是连接LED条形灯的连接装置还包括位于连接片外侧的端盖,端盖与LED条形灯的端面固定连接,端盖的中间贯穿有第二接线孔,端盖与盖板通过螺钉固定连接。
一种优选方案是螺孔外套有用于吸附盖板的磁性件。
一种优选方案是连接LED条形灯的连接装置还包括保险绳,U形连接槽的底部贯穿有通孔,保险绳的一端穿过通孔,另一端与盖板固定连接。
一种优选方案是弹性卡扣包括弹性件和卡片,弹性件包括左弹片,右弹片,以及连接左弹片和右弹片的连接片,连接片固定于U形连接槽底部,卡片固定于LED条形灯端部且贯穿有卡槽,当LED条形灯端部插入U形连接槽内时,左弹片和右弹片卡入卡槽内。
一种优选方案是U形连接槽底部贯穿有第一安装孔和第二安装孔,第一安装孔和第二安装孔连通,第一安装孔的孔径大于第二安装孔的孔径,外部安装绳一端固定于天花板上,另一端于第一安装孔内滑入第二安装孔内并与第二安装孔固定。
一种优选方案是所述连接LED条形灯的连接装置还包括一个与U型槽盖合的盖板。
一种优选方案是U形连接槽的外形为十字型、T字型、L字型或一字型。
综合上述技术方案,本实用新型的有益效果:结构简单,安装方便快捷,安装效率高,降低了劳动强度。

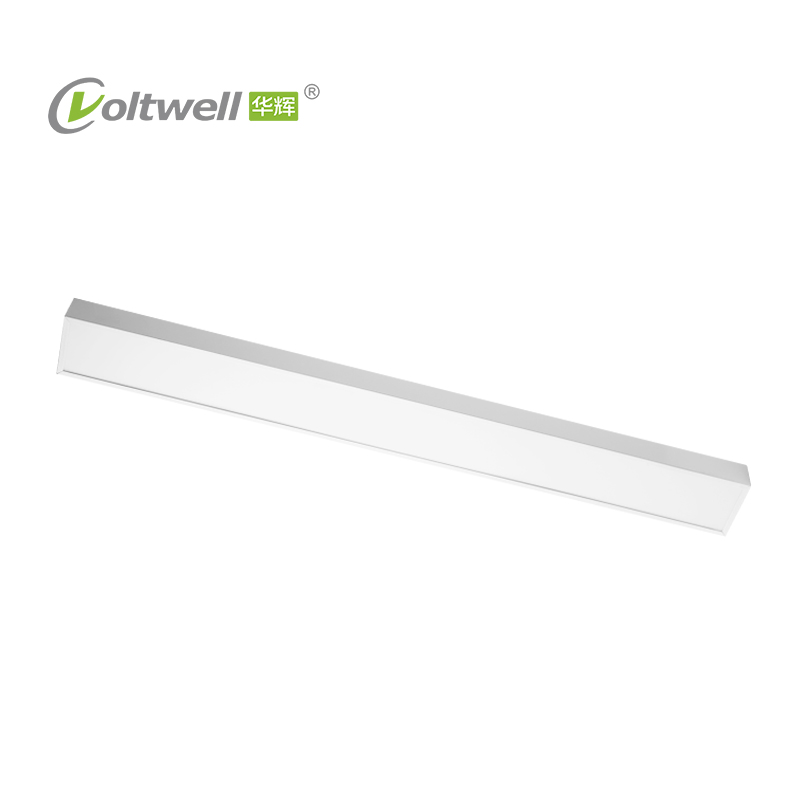

华辉照明无影条形灯
